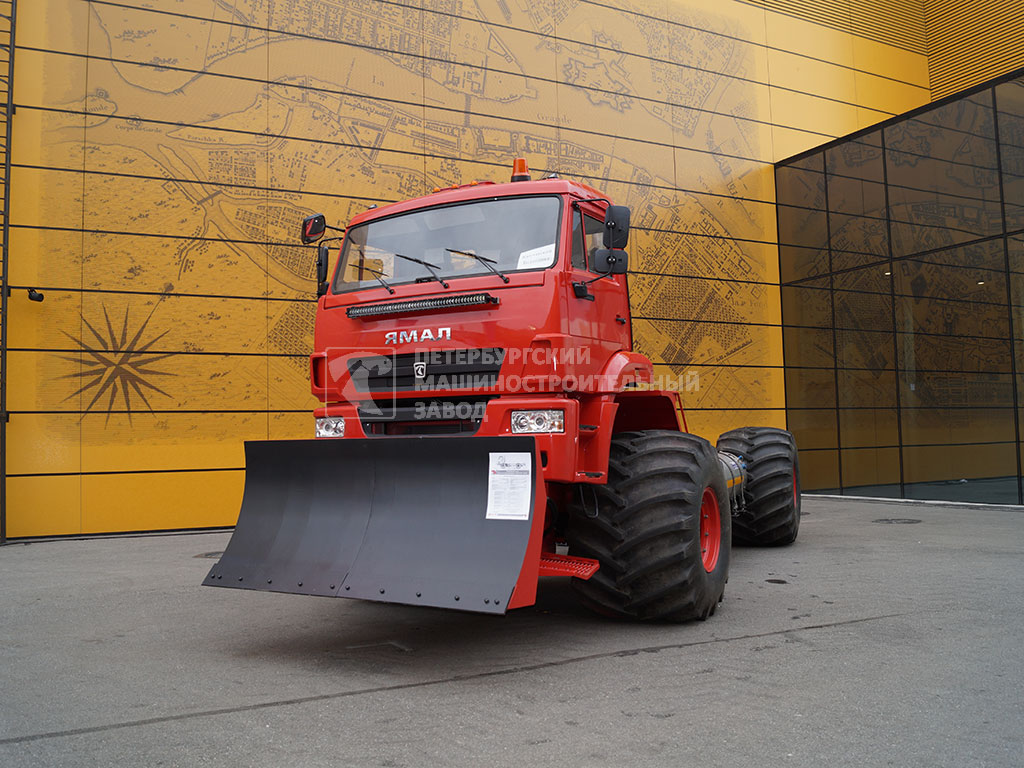

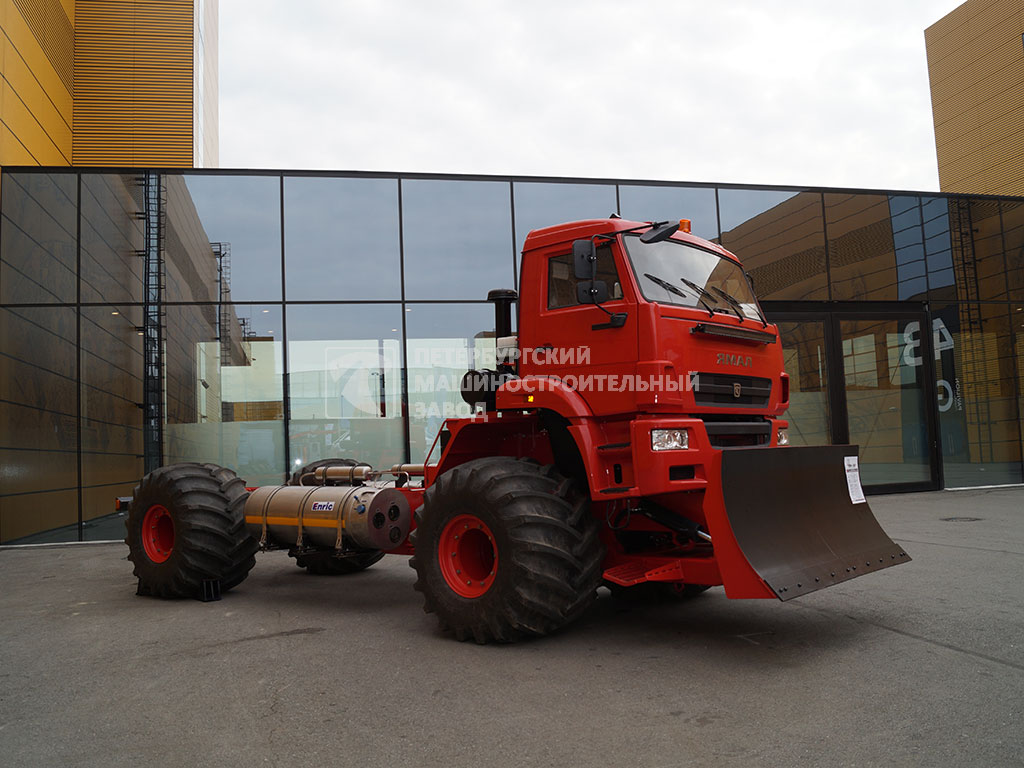

Вездеход снегоболотоход ЯМАЛ

«Петербургский машиностроительный завод» совместно с компанией ООО «Ямалспецмаш» был разработан и изготовлен снегоболотоход ЯМАЛ. Данная машина может поставляться в различных комплектациях: шасси, топливозаправщик, машина для строительства трубопроводов, сварочный агрегат с гидроманипулятором для установки палатки сварщика, машина для строительства зимников, ремонтная мастерская в различной комплектации, лесопожарная машина, кран установленный на колесное шасси и т.д.

Вездеход снегоболотоход ЯМАЛ
Наименование показателя, размерность Ед. изм. Значение показателя
Тип   С-7000
Двигатели

ЯМЗ-238



ЯМЗ-7511 Cummins B6,7 Cummins L8,9 ЯМЗ-536 ММЗ Д-260 ММЗ Д-262
Мощность двигателя эксплуатационная кВт (л.с.)

176-243 (240-330)



294 (400) 124,7-227

(170-310)

220-293,34

(300-400)

229 (312) 154,4 (210) 180 (250)
Минимальный удельный расход топлива г/кВт.ч (г/л.с.ч) 208-214(153-157 195 (143)     194,5 (143) 220 (162) 220 (162)
Число цилиндров   V-образные 8-цилиндровые рядные 6-цилиндровые
Воспламенение, охлаждение   Воспламинение от сжатия, жидкостное охлаждение, непосредственный впрыск топлива
Тактность   4-тактный
Вид топлива   Дизельное
Типы трансмиссий:
Трансмиссия   Гидромеханическая, с гидротрансформатором, двухрежимная, с раздельным включением переднего и заднего хода и переключением скоростей фрикционными муфтами
Общее число передач переднего хода   4
Общее число передач заднего хода   4
Трансмиссия   Гидромеханическая с гидротрансформатором с переключением передач фрикционными муфтами
Общее число передач переднего хода   2 4 4 6
Общее число передач заднего хода   1 3 4 3
Трансмиссия   Гидромеханическая четырехрежимная, с раздельным включением переднего и заднего хода и переключением скоростей
Общее число передач переднего хода   12
Общее число передач заднего хода   4
            Напряжение в системе электрооборудования В 24
Колея, не более мм 2 500
База колесная, не более мм 5 100
Глубина преодолеваемого брода, не менее м 0,8
 Дорожный просвет при (статическом радиусе шин, равном 805 мм), не менее мм



под главной передачей подмоторного моста мм 555
под осью вертикального шарнира рамы мм 485
Скорости движения
передним ходом, не более км/ч 45
задним ходом, не более км/ч 45
Шины (ширина профиля (дюйм) посадочный диаметр)   23,1R26; 23,5R25; 26,5R25; 28.1R25; 28.1R26; 29,5/75R25; 66×43.00R25
Габаритные размеры, не более
длина мм 12 000
ширина мм 3 600
высота мм 3 500
Масса  собственная, не более кг 19 000
Масса снаряженная, не более кг 19 075
Масса  сухая, не более кг 18 000
Путь торможения при скорости 8,3 м/с (30км/ч), не более м 15
Углы поперечной     статической устойчивости,  не менее ° 35
Предельные углы подъёма (спуска), не менее ° 20
Уровень внешнего шума, не более дВА 89
Фильтры
двигателя воздушный   Инерционно-маслянный или сухого типа Сухая центробежная очистка  и масляный пылеуловитель
двигателя масляный   Два- полнопоточный, со сменными фильтрующим элементом и тонкой очистки-центробежный, с реактивным приводом. Допускается установка фильтра грубой очистки вместо полнопоточного
двигателя топливный   Два-грубой очистки, со сменным фильтрующим элементом, тонкой очистки-со сменным фильтром для топлива. В крышке фильтра тонкой очистки установлен перепускной жиклер
Мосты   Жестко закрепленный и балансирный с автоматической блокировкой межколесного дифференциала  (No-Spin)
Рулевое управление   С шарнирно-сочлененной рамой
Рабочие тормоза   Пневмогидравлические,  дисковые (открытого типа), 2 (либо 4) тормозных суппорта на мосту
Система привода   Пневмогидравлическая
Стояночный тормоз   Сухой диск. Механическое управление
Управление рабочим оборудованием   Гидравлическое
Подвеска передняя   Жесткая, балансирная
Подвеска задняя   Жесткая
Рама   Передняя и задняя рамы шарнирносочлененные. Поворот снегоболотохода обеспечивается сложением полурам относительно вертикальной оси гидроцилиндрами поворота. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая  полурамы представляют собой сварнолистовые конструкции усиленной прочности.
Заправочные емкости:
Топливный бак, не менее л 400
Гидросистема л 45
Картер двигателя л 33
Картеры главных и бортовых передач ведущих  мостов л 57
Гидросистемы навесного устройства и    управления поворотом, не менее л 100
             Система охлаждения, не более л 60
Тормозная система, не более л 4
Угол разворота, не более ° 37
Рабочая гидравлическая система, рабочий объем насоса, не менее См3 50
Давление жидкости в гидросистеме рабочего оборудования, не менее МПа (кгс/см 2) 16(160)
Максимальное усилие сопротивление перемещению органов управления, не более
рычаг переключения режимов Н (кгс) 150(15)
рычаг переключения передач Н (кгс) 40 ( 4)
рулевое колесо Н (кгс) 50 ( 5 )
педаль подачи топлива Н (кгс) 60(6)
педаль рабочих тормозов Н (кгс) 150(15)

Снегоболотоходы всех моделей могут дополнительно оборудоваться съемным бульдозерным оборудованием, кунгом, кузовом, цистерной для перевозки воды, цистерной для перевозки ГСМ, гидроманипулятором, крановой стрелой, ТСУ, ССУ, плужным и роторным снегоочистительным оборудованием.

Общие технические характеристики
Скорость движения max, км/час 32,0 (трансмиссия гидромеханическая 4-х режимная и ГСТ) 42,0 (трансмиссия полуавтоматическая с ГТР)
Конструкционная масса без балластов и навесного оборудования, не более, кг 10 000
Габариты трактора без навесного оборудования, не более, мм 6 600 x 2 550 x 3 250
Кабина Кабина с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании (ROPS) и от падающих предметов (FOPS), ГОСТ Р ИСО 3449-2009. Отопитель, увеличенная обзорность, автомагнитола.
Капот Цельная конструкция, открывается с помощью газовых цилиндров, более увеличенная обзорность.
Рамы
Шарнирносочлененная, поворот трактора обеспечивается сложением полурам относительно вертикальной оси гидроцилиндрами поворота. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности.
Двигатель ММЗ Д-262.2S2 / ЯМЗ-238М2 / ЯМЗ-238Д / ЯМЗ-7511
Номинальная мощность двигателя, кВт (л.с.) 184 (250) / 176 (240) / 243 (330) / 294 (400)
Радиатор охлаждения двигателя 6-ти рядный 238-й модели
Коробка перемены передач (в зависимости от вида техники и производимых работ).
  • Гидростатическая, реверсивная, повышенной мощности (ГСТ-112), двухрежимная, двухскоростная, общее количество скоростей вперед/назад - 4/4. Скорость: Пониженный режим 1 передача – 0…5,7 км/ч 2 передача – 0…9,6 км/ч Повышенный режим 3 передача - 0…17,5 км/ч 4 передача - 0…30 км/ч
  • Полуавтоматическая быстрореверсивная с одноступенчатым гидротрансформатором, 2-х режимная, с гидравлическим переключением передач. Изменение направления движения осуществляется включением фрикционных муфт переднего и заднего хода. Общее количество передач: передний ход-4, задний ход-4.
  • Гидромеханическая 4-х режимная (3 режима вперед, 1 режим назад), с шестернями постоянного зацепления и гидравлическим переключением передач без разрыва потока мощности в пределах каждого режима. Общее кол-во передач: передний ход-12, задний ход-4. Сельскохозяйственного назначения.
Мосты Передний с балансиром модель М-6000FB Задний модель М-6000R
Рулевое управление На базе гидроруля и приоритетного клапана
Объем топливного бака, л 700,0
Шины Модель ИЯВ-79 размерность 21,3-24
Окраска Цвет желтый
Тормозная система Пневмогидравлическая, тормоза дисковые, 4 тормозных суппорта на мосту.
Воздушная система Воздухоочиститель с центробежным предфильтром KLEAN AIR
Рабочая гидравлическая система
Приоритетный клапан Р-160L установлен
Гидроруль Е-630Р установлен
Гидравлический насос НШ-50 установлен
Электрооборудование
Напряжение, В 24
Аккумуляторные батареи 2 х 12V х190А/ч
Дополнительно оборудование
Гидрофицированное бульдозерное оборудование
  • Отвал облегченный для чистки дорог с резиновой кромкой вместо ножей;
  • Универсальное гидрофицированное бульдозерное оборудование;
  • Многофункциональное бульдозерное оборудование с изменяемой геометрией Landmaster;
  • Гидрофицированное бульдозерное оборудование для строительства и содержания дорог, модель ДМ-15;
  • Гидрофициованное клиновидное бульдозерное оборудование «Аврора»;
Гидрофицированное опороперевозочное оборудование     - Гидрофицированное опороперевозочное оборудование МПО * Грузоподъемность – 5,0 т., с функцией установки (выемки) опоры в основанием, и возможностью раздельной транспортировки опоры ЛЭП и основания.
Мульчерное оборудование импортного или отечественного производства Рабочая ширина от 2000мм до 2500 мм Фирмы-производители: ООО «Измельчитель» (Россия), AHWI (Германия), FAE (Италия), Seppi M(Италия), ORSI (Италия) и др. по выбору заказчика.
Фрезерно-роторное оборудование Ширина очищаемой полосы -3100 мм. Производительность, т/час- 1500 Дальность отбрасывания снега – 25м.
Кондиционер; Автономный отопитель кабины Webasto Air Top 2000; Автономный предпусковой подогреватель двигателя ПЖД-30 или Webasto; Топливный фильтр с подогревом Separ 2000; Дополнительный топливный бак.
